本システムは、お客様の試験目的により、検査項目をお打ち合わせの上、各ユニットを組み合わせてシステムを構成致します。

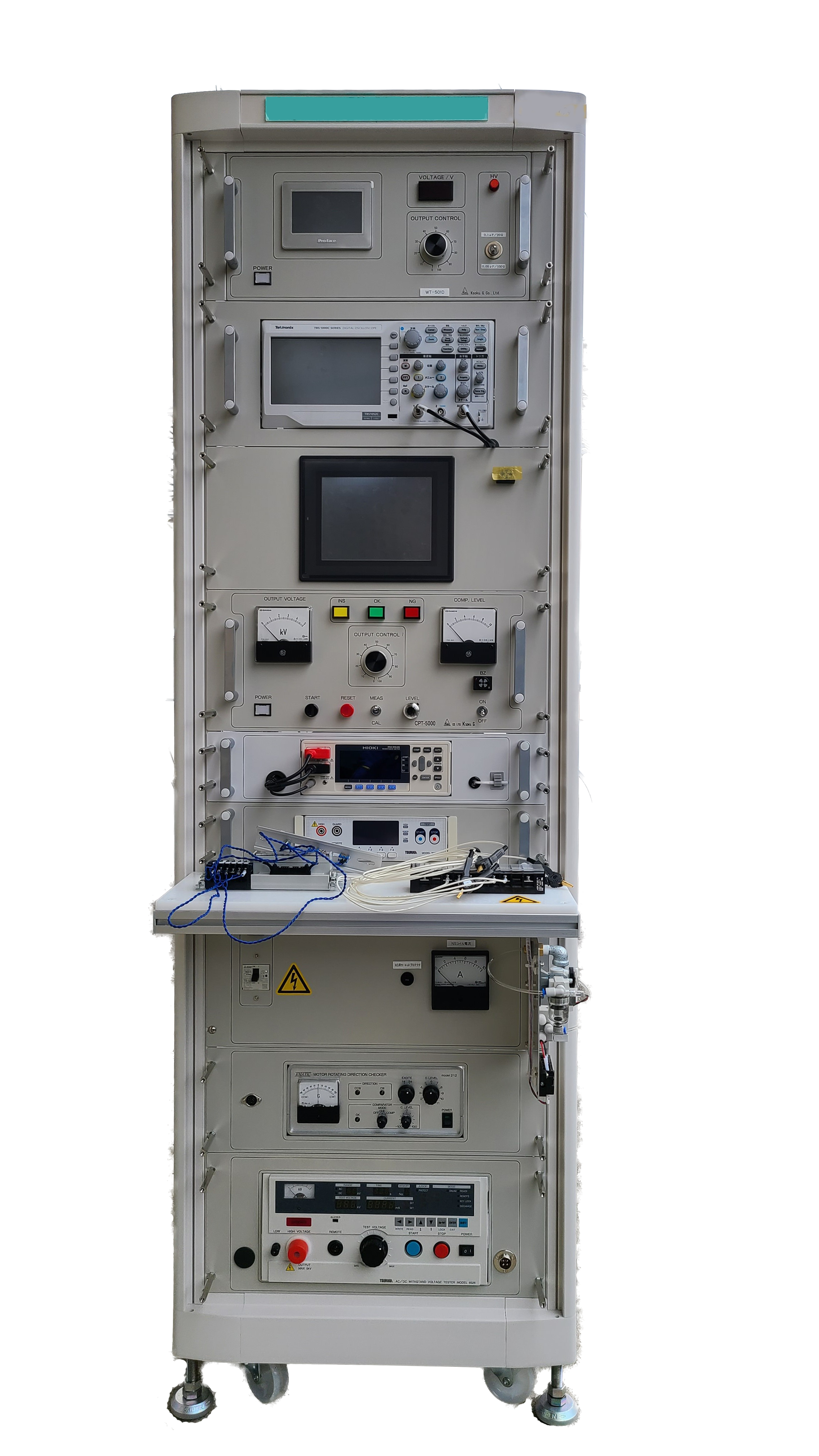

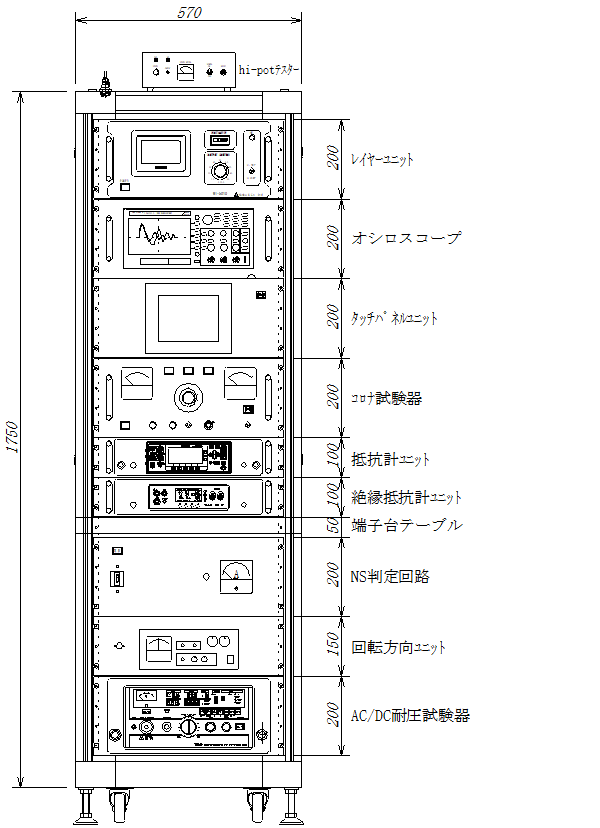

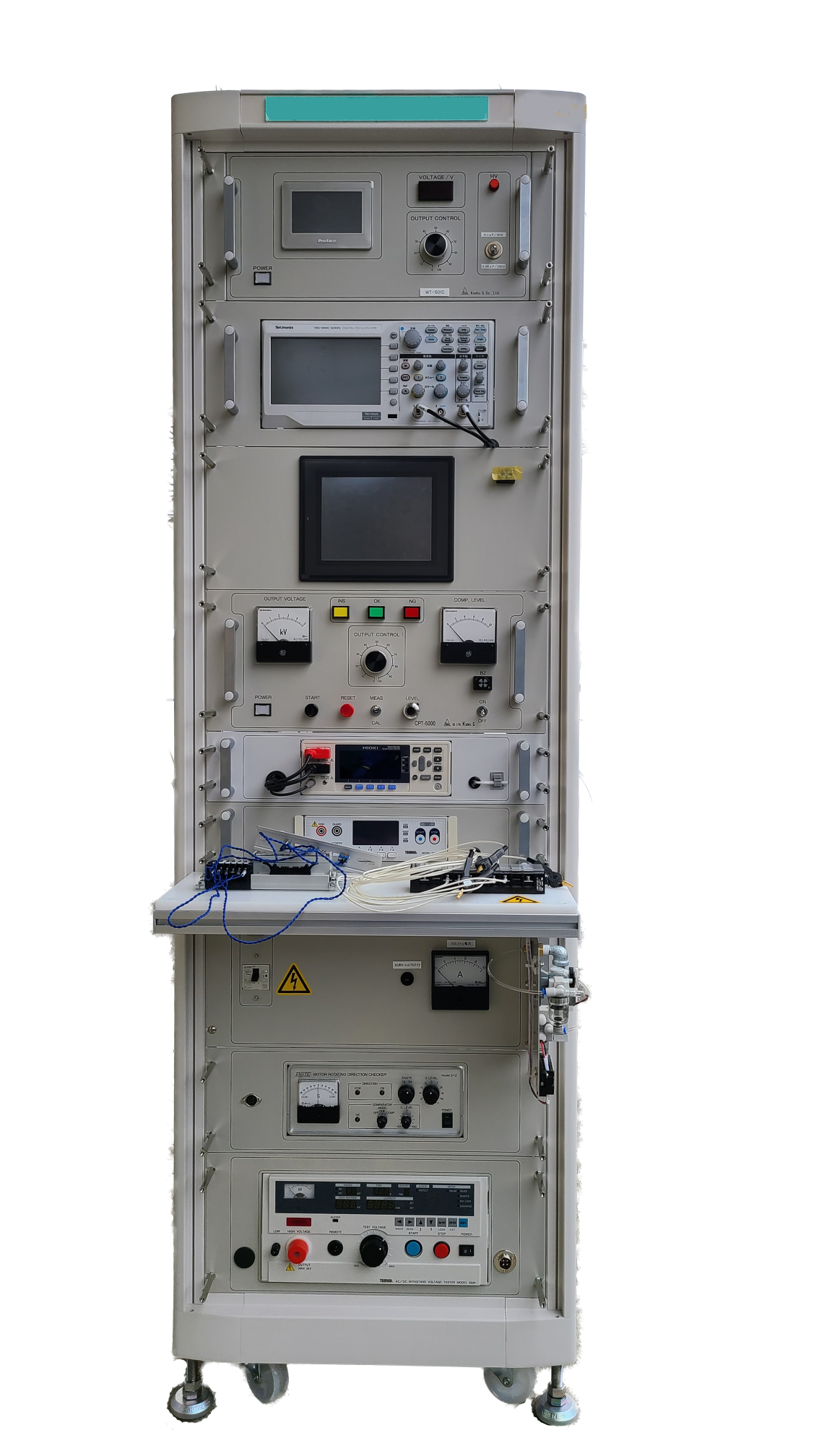

自動試験システム 仕様例
| 検査項目 | 概略仕様 |
|---|---|
| インパルス試験機 | 供試電圧 0～-5KV（1KΩ無誘導不可時） |
| 波形表示器 | 7 型の大型WVGA ワイド・スクリーン・カラー・ディスプレイ |
| 制御部 | お打合せにより、タッチパネル、又は押し釦方式等 |
| コロナ試験機 | 供試電圧 0～-5KV（1KΩ無誘導不可時） 出力波形に発生した高周波成分のレベルを設定値と比較判定 |
| 抵抗測定器 | 直流4端子法・測定範囲 300ｍΩ～300ｋΩ・上下限値コンパレータ・ 7レンジ切替の5桁表示 |
| 絶縁抵抗試験器 | 測定電圧 DC500V～DC1000V・測定範囲 0～1999.9MΩ |
| テーブル治具部 | 専用設計の為、別途お打合せにより設計・製作 |
| 回転方向試験器 | 励磁電圧を巻線に加え、ディテクタコイルにて磁界方向を検出 |
| 耐圧試験器 | AC 0～5000V可変型の2レンジ切替 ゼロクロス印加 カットオフ電流 0.1mA～9.9mAの1又は10倍 |
