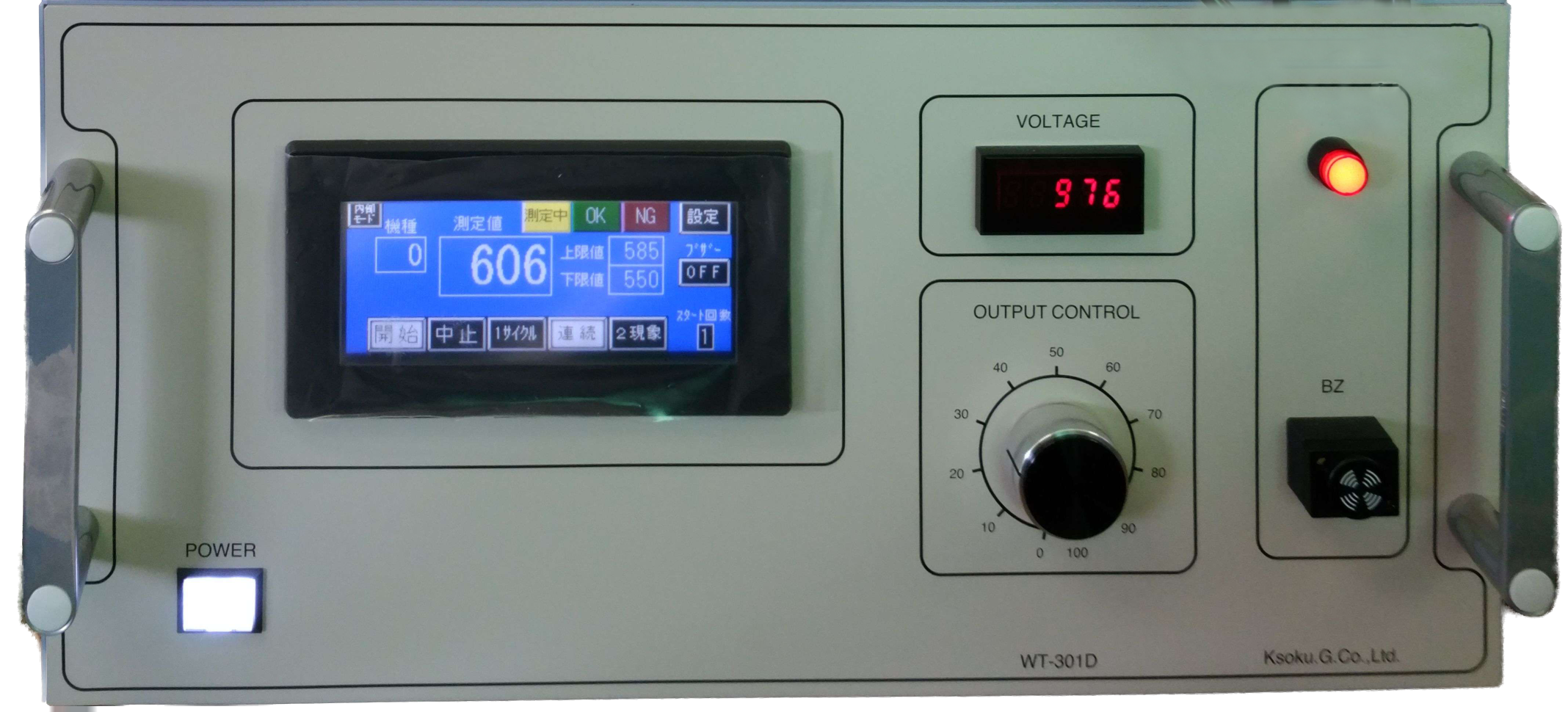

WTシリーズはインパルス高電圧をコイルに印加し、振動波形の過渡現象を内部ゼロクロスコンパレータにて数値化し出力します。
良品ワークの平均数値に対し、許容上下限値を設定し良否判定をタッチパネル面、及び 外部 B･C･D 出力 、OK・NGを出力致します。
又、良品基準ワークとテストワークを接続し、インパルス高電圧を交互に印加した2現象波形（別売波形表示器）により目視判定が出来ます。
測定項目
・コイルの断線
・短絡
・レアー放電
・レアーショート
・巻数違い
・絶縁不良等
| 仕様 | WT-301D | WT-501D | WT-1001（特別仕様） |
|---|---|---|---|
| 供試電圧 | 0～-3KV | 0～-5KV | 0～-10KV |
| 高圧発生回路 | SCR及びチャージングコンデンサ | SCR及びチャージングコンデンサ | SCR及びチャージングコンデンサ |
| 自動判定 | ◯ | ◯ | ✕ |
| 2現象目視判定 | ◯（別売）WT-DOSシリーズ必要 | ◯（別売）WT-DOSシリーズ必要 | ◯（2現象目視判定） |
| 波形表示器 | ✕（別売）WT-DOSシリーズ | ✕（別売）WT-DOSシリーズ | ◯（標準） |
| ラック取付オプション | ◯ 装着時W･H･D 480×199×380 | ◯ 装着時W･H･D 480×199×380 | ✕ |
| 寸法 | W･H･D 420×199×380 | W･H･D 420×199×380 | W･H･D 420×400×570 |
| 重量 | 約19㎏ | 約19㎏ | 約25㎏ |
| 所要電源 | AC100V±10％ 50/60Hz 150VA MAX |
AC100V±10％ 50/60Hz 200VA MAX |
AC100V±10％ 50/60Hz 3000VA MAX |

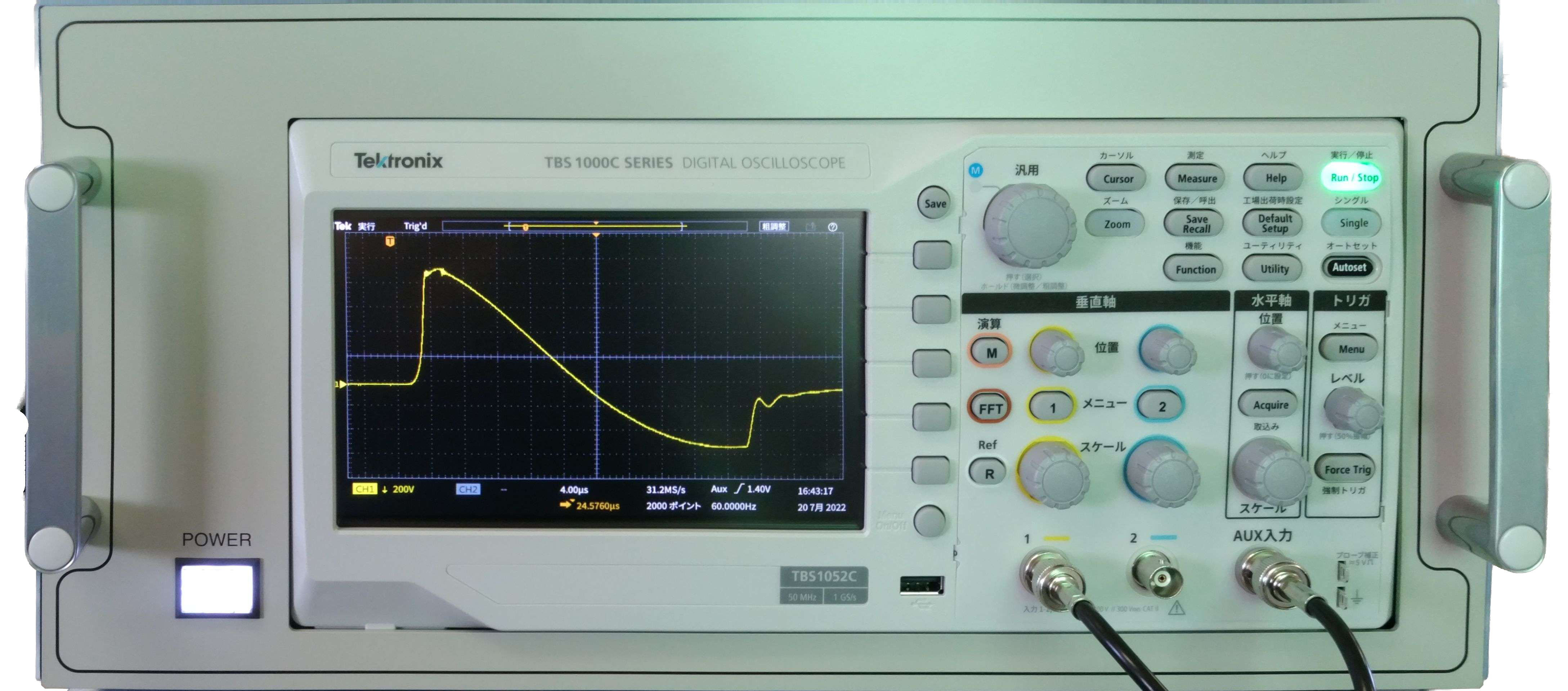

波形表示器 WT-DOSB
※写真は据置BOXタイプ
WT-DOSBはテクトロニクス製オシロスコープをBOXケースに内蔵したタイプになります。
オシロスコープならではの多彩な高機能。微小なノイズまで表示出来ます。
| 仕様 | WT-DOSB（据置タイプ） | WT-DOSR（ラックタイプ） |
|---|---|---|
| 画面 | 7 型の大型WVGA ワイド・スクリーン・カラー・ディスプレイ | 7 型の大型WVGA ワイド・スクリーン・カラー・ディスプレイ |
| 周波数帯域 | 50MHz | 50MHz |
| サンプル・レート | 1GS/s | 1GS/s |
| 寸法 | W･H･D 422.4×201.2×380 | W･H･D 480×199×150 |
| 重量 | 13Kg | 4.4Kg |
| 所要電源 | 100V ±10％ 50/60Hz 80W | 100V ±10％ 50/60Hz 80W |
